BRUJULA
Es un instrumento de orientación que utiliza una aguja imantada, para señalar el norte magnético terrestre.
Partes de la brújula...
Partes de la brújula...
Brújula azimutal:
- Esta brújula permite medir un ángulo en sentido horario, comenzando desde el norte hasta una dirección determinada.

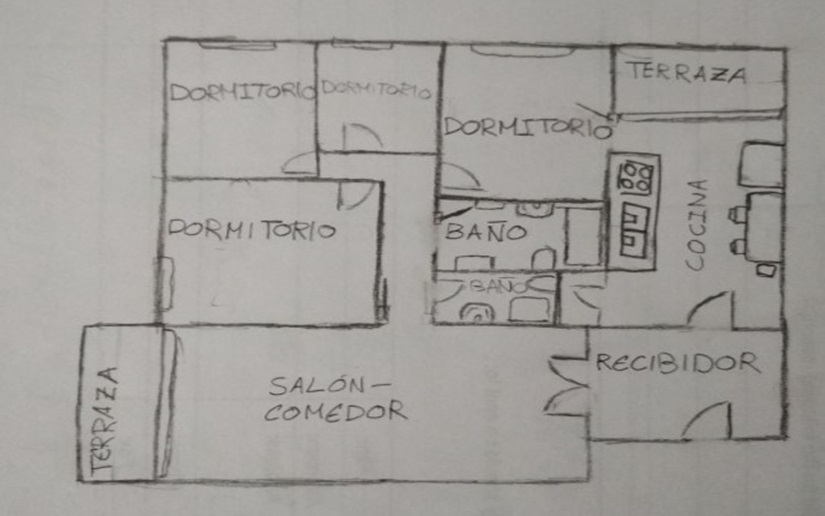

Según la RAE.(2025), un croquis es un dibujo o esbozo rápido y esquemático, que se hace a mano alzada y sin instrumentos geometricos para representar de forma ligera un terreno, paisaje o posición, o bien un esquema general de algo.
Conserva la escencia del croquis tradicional, pero su edición, legibilidad y precisión son mayores.
Sus características principales son:
- Simplicidad: Usa líneas básicas y pocos detalles
- Rapidez: Se realiza de forma ágil, sin preocuparse por perfección.
- Funcionalidad: Sirve para expresar ideas, dar indicaciones o planificar diseños.
- A mano alzada: No se utilizan reglas, compases, ni herramientas técnicas.
Esplica a grandes rasgos lo que se quiere representar. no tiene medidas exactas.
Según UNAM (2025), es una representación, de un área pequeña, sin coordenadas geográficas, sin escala, ni proyección cartográfica.
Conserva la escencia del croquis tradicional, pero su edición, legibilidad y precisión son mayores.
Según abc.com. (2021), los planos son dibujos delineados, que se realizan con ayuda de escuadra, regla compás, para conseguir una representación lo más parecida posible al objeto.

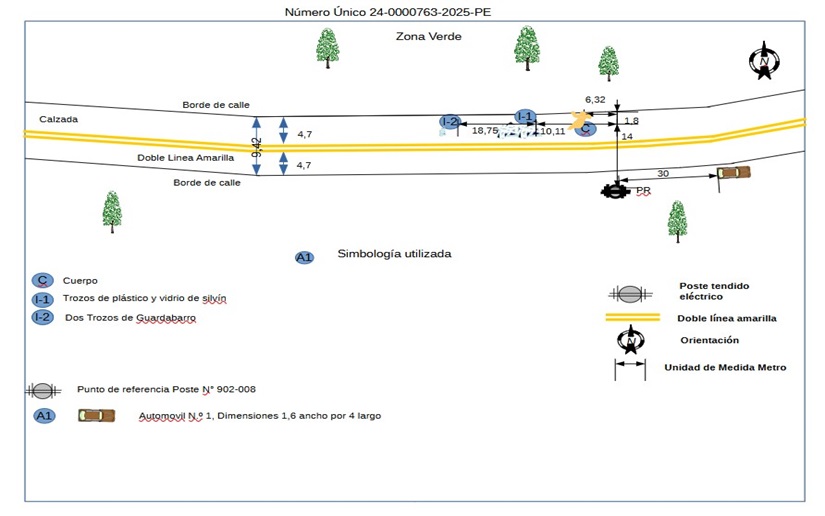

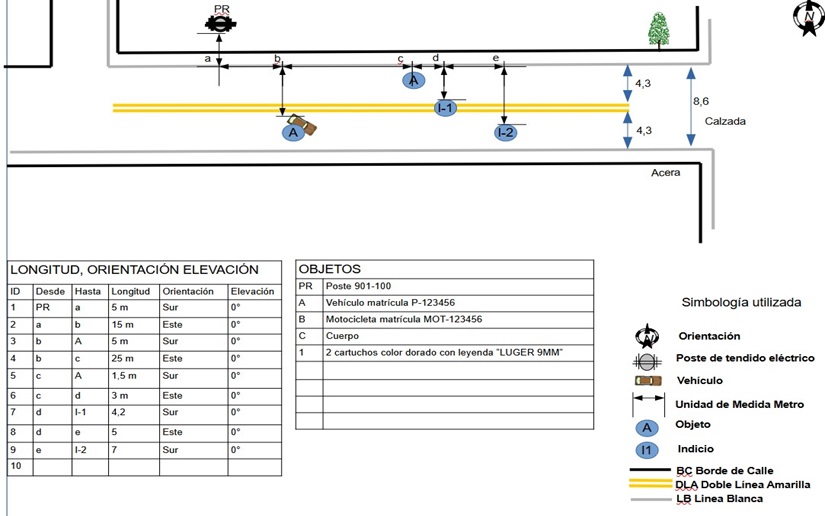

Las medidas lineales representan distancia o longitud
Las medidas pueden ser absolutas o relativas pero que representen la distancia entre los puntos
Según abc.com. (2021), los planos son dibujos delineados, que se realizan con ayuda de escuadra, regla compás, para conseguir una representación lo más parecida posible al objeto.

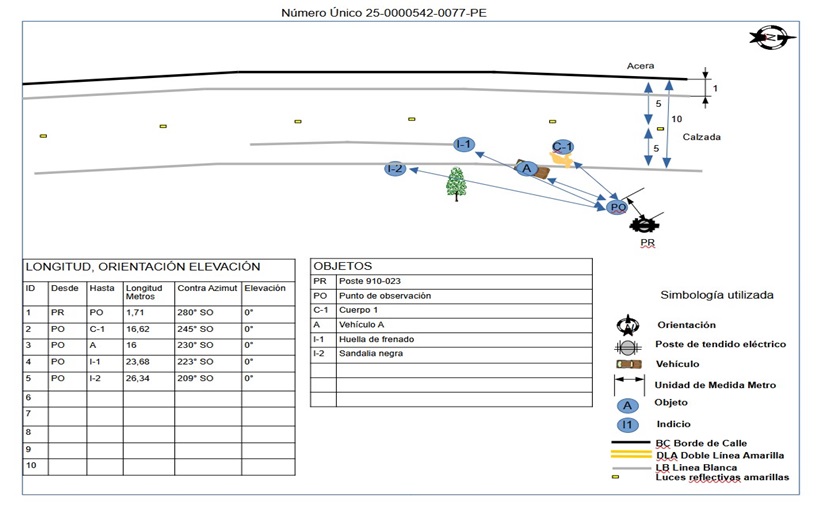

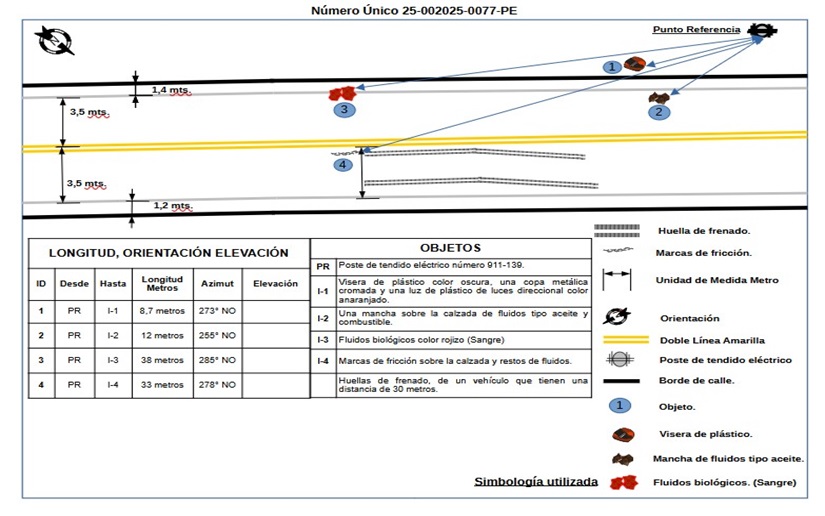

Las medidas azimutales (acimutales), contienen la distancia entre los puntos y el ángulo de azimut, con una precisión horaria, o sea la medición se realiza en el mismo sentido de las manecillas del reloj, (0° norte, 90° este, 180° sur y 270° oeste)

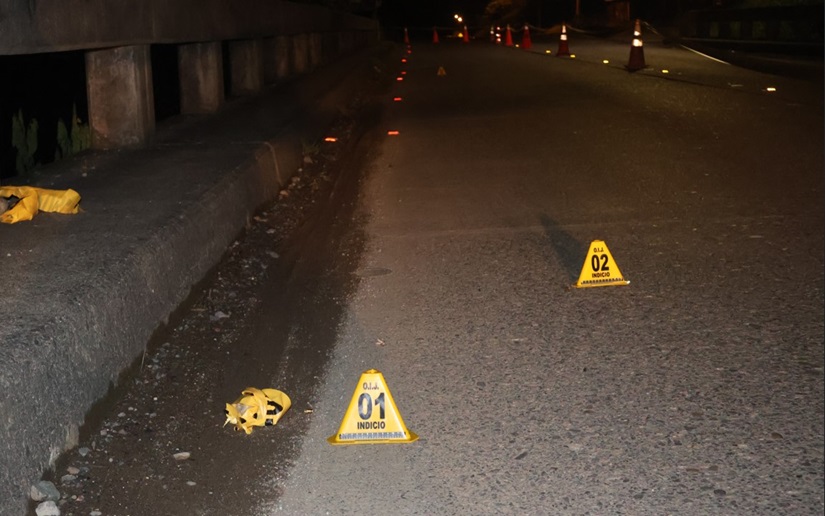

El croquis es el instrumento que se utilizará en primera instancia para representar lo que se quiere, especialmente cuando el tiempo es relativamente poco.
El plano será el complemento del croquis, se utilizará para afinar lo plasmado en el croquis, con una mayor precisión y legibilidad, puede ser a mano alzada o con un equipo informático y un software de dibujo que lo permita
No importa cual es la metodología que se utilice, lo importante es que la misma persona o un tercero pueda con el instrumento sea un croquis o plano, reproducir de forma fidedigna el escenario que plasmo.
Puntos: Son la unidad mínima de repreentación, sin dimensión que pueden definir la ubicación de elementos.
Lineas y Curvas: Son sucesiones de puntos que forman contornos y definen los objetos del plano. Representan objetos como calles o elementos como bordes, barreras entre otros
Simbología: Son símbolos con significado universal, que representan elementos como puertas, vehículos etc.
Cotas: son líneas, flechas y cifras que indican las medidas y dimensiones de los objetos en el espacio.
Anotaciónes: son comentarios o textos para aclarar o identificar elementos
Cuadro de datos o rotulación: contiene la información técnica como título, número de plano, nombre del autoro fecha de elaboración, medidas, significado de elementos y puntos cardinales.
En los siguientes enlaces se encuentran plantillas en formato .ppt con diversar figuras para utilizar en croquis, tambien se encuentran dos plantillas de croquis para utilizar como base en sus futuros trabajos. solamente debe copiar y pegar los elementos en la plantilla de croquis.
- Plantilla de vehículos

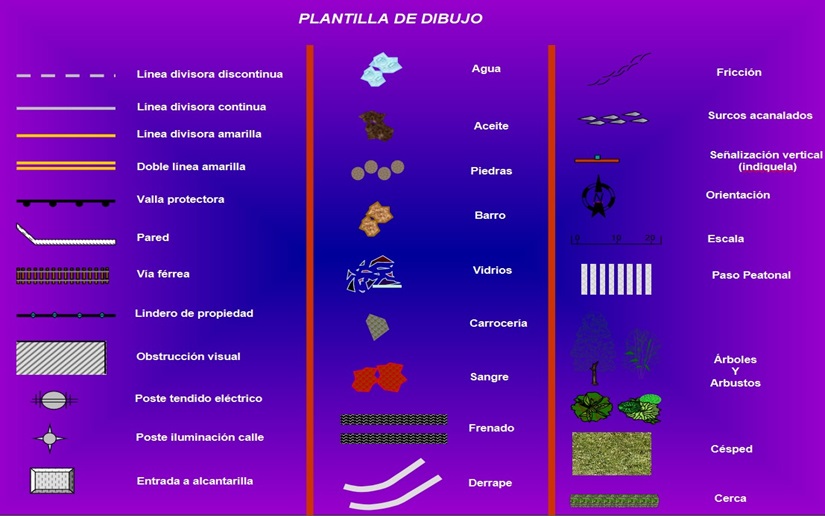

- Plantilla de dibujos
- Plantilla de señales
- Plantilla de Croquis V-1
- Plantilla de Croquis V-2
